Larmsändare gemino IoT KS701 & KS702

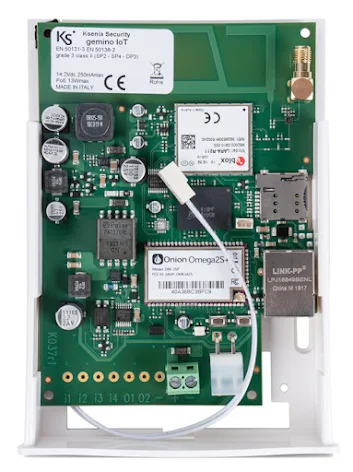

Allmänt

Gemino IoT är en IP-larmsändare som ger lares 4.0 dubbel kommunikation via Ethernet/IP och 4G (även 2G/GPRS). Den monteras enkelt där täckningen är bäst och säkerställer stabil uppkoppling – perfekt för platser med dålig mottagning.

Den fungerar också som router med inbyggd DHCP-server och kan ge internetanslutning till annan utrustning som kameror och passagesystem. Perfekt för larmväskor och tillfälliga installationer.


Ingen uppkoppling via 4G

Kontrollera följande:
  1. APN - mycket viktigt. För Extronic´s SIM-kort är APN  extronic.tele2.com (OBS små bokstäver).
  2. Ingen PIN-kod på SIM-kortet.
  3. SIM-kort rättvänd i hållaren, då SIM-kortet kan vändas åt 2 håll. Den avfasade kanten ska vara upp till höger.


Tre viktiga saker att tänka på:

1. Om inget LAN används måste router funktionen i Gemnio IoT aktiveras.

2. Matning av gemnio IoT måste direkt P+ eller en bussmatning INTE SÄKRINGSKORT SK-8 (säkring på SK-8 är endast 0,5A).

3. APN måste anges, och med små bokstäver.

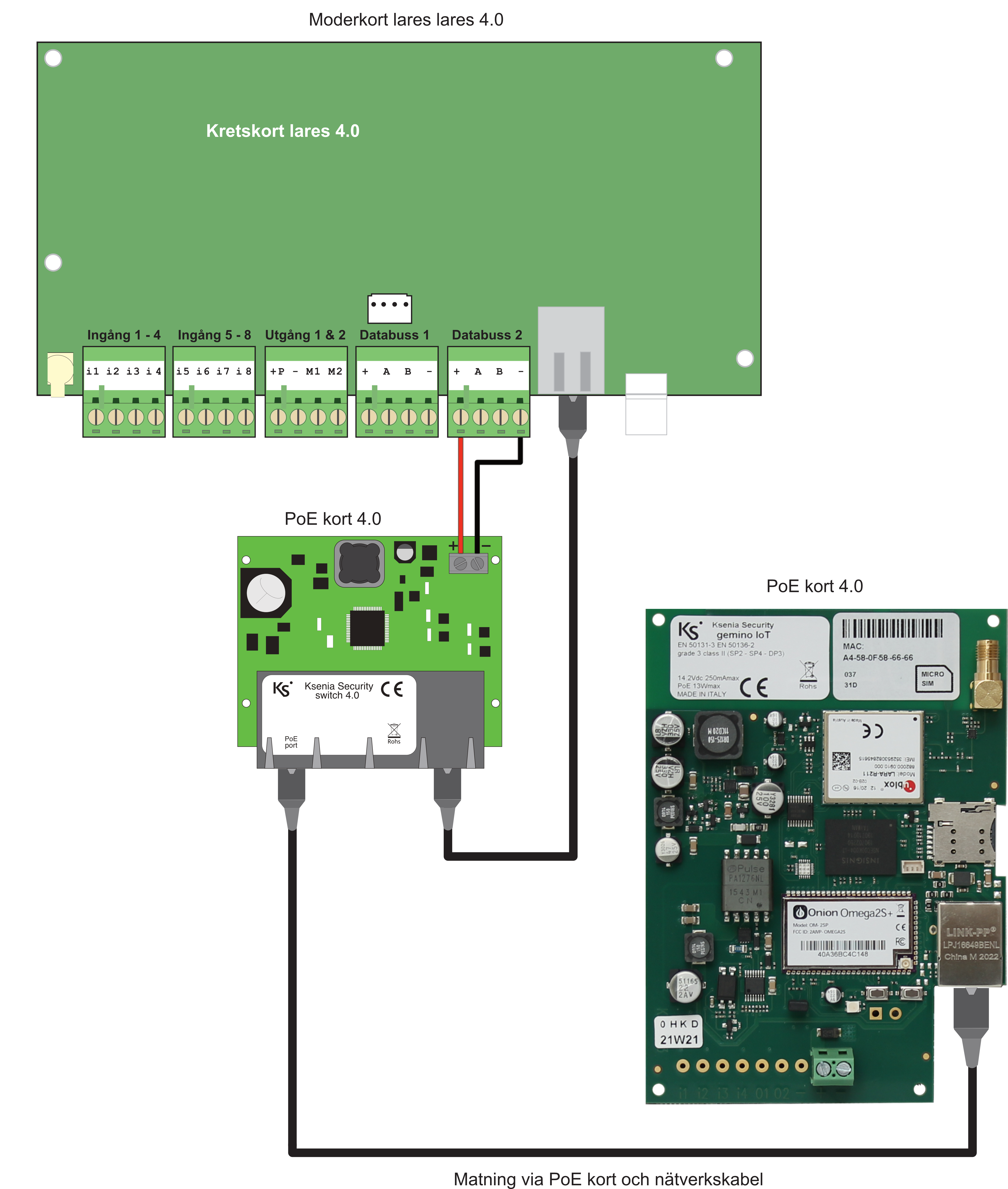

Inkoppling lares 4.0 med Gemino IoT PoE matad (KS701)

Här är ett exempel med larmsändaren Gemino IoT som strömförsörjs via PoE. Med fördel kan Ksenias PoE-kort användas, vilket drivs av centralapparatens strömförsörjning och är backuppad för ökad tillförlitlighet.

Lares 4.0 med Gemino IOT PoE matad KS701.png

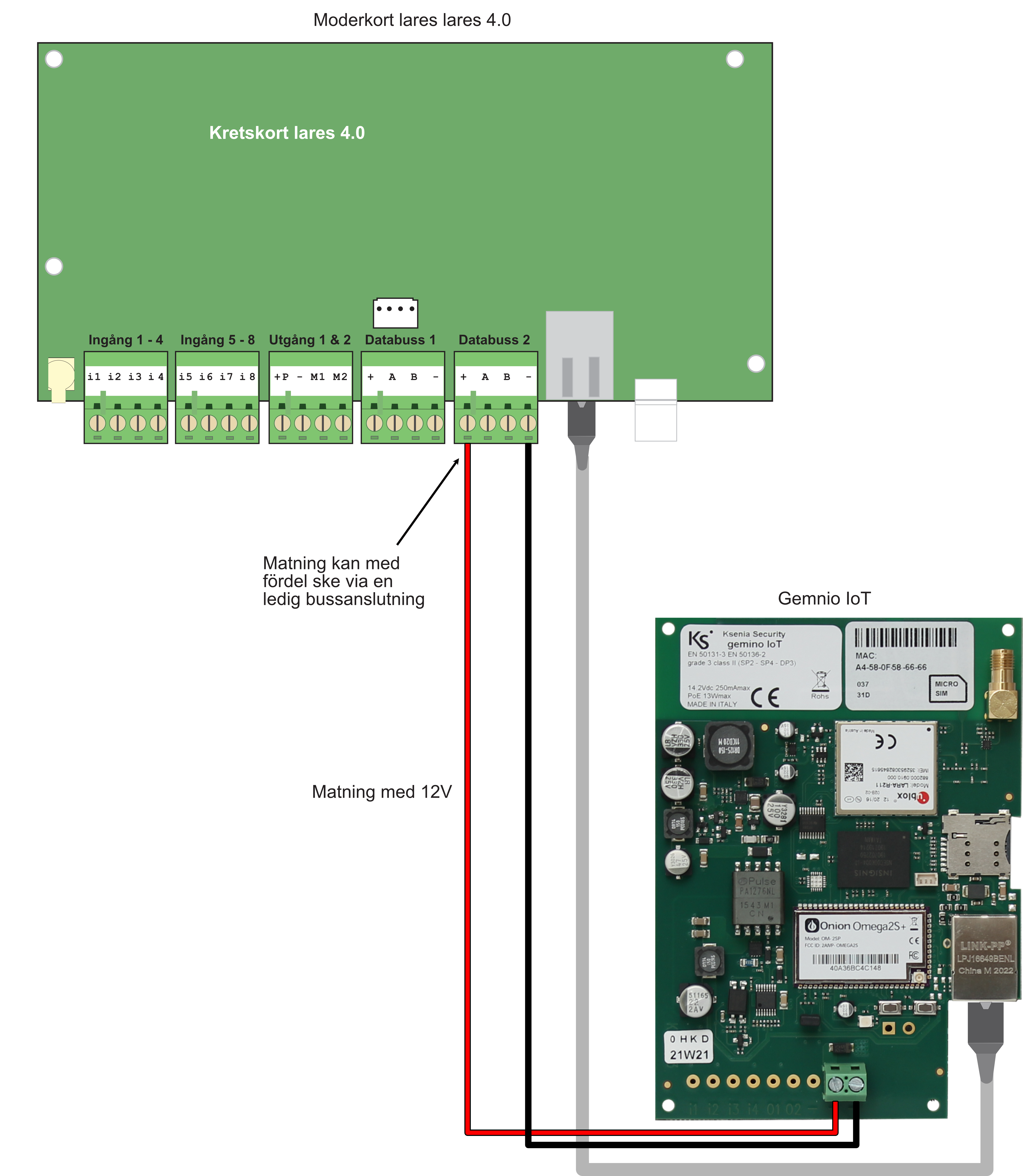

Inkoppling lares 4.0 med Gemino IoT med 12v matning (KS702)

Här är ett exempel med larmsändaren Gemino IoT som drivs med 12V matning. Välj gärna en matning från en ledig bussanslutning, då den är skyddad med en separat 1,5A säkring. Undvik att använda säkringskort SK-8 eftersom dess säkringar endast är på 0,5A.

Lares 4.0 med Gemino IOT 12V matad KS702.png

Antenn

Larmsändaren Gemino IoT har både en inbyggd antenn och en anslutning för extern antenn. Man kan använda antingen den inbyggda eller den externa antennen. Om larmsändaren monteras i en plåtkapsling ska en extern antenn användas.

Routerläge

Gemino IoT kan användas som router när det saknas trådbunden internetanslutning. Då aktiveras en DHCP-server som tilldelar IP-adresser till anslutna enheter och ger dem internet via GSM-modulen (4G, EDGE eller 2G).

Viktigt: Routerläget ska bara användas om det inte finns någon annan router i nätverket för att undvika IP-konflikter.

Aktivering:

  1. Koppla in Gemino IoT till en switch och slå på den, men anslut inte lares 4.0 än.

  2. När LED:n blinkar grönt, håll in knapp 2 (SW2) tills LED:n blir röd, släpp och den börjar blinka blått – nu är routerläget aktivt.

  3. Anslut lares 4.0 till switchen och kontrollera att den fått en IP-adress från intervallet 192.168.100.2–100.

  4. Routerläge visas i installationsprogrammet med en blå ikon.

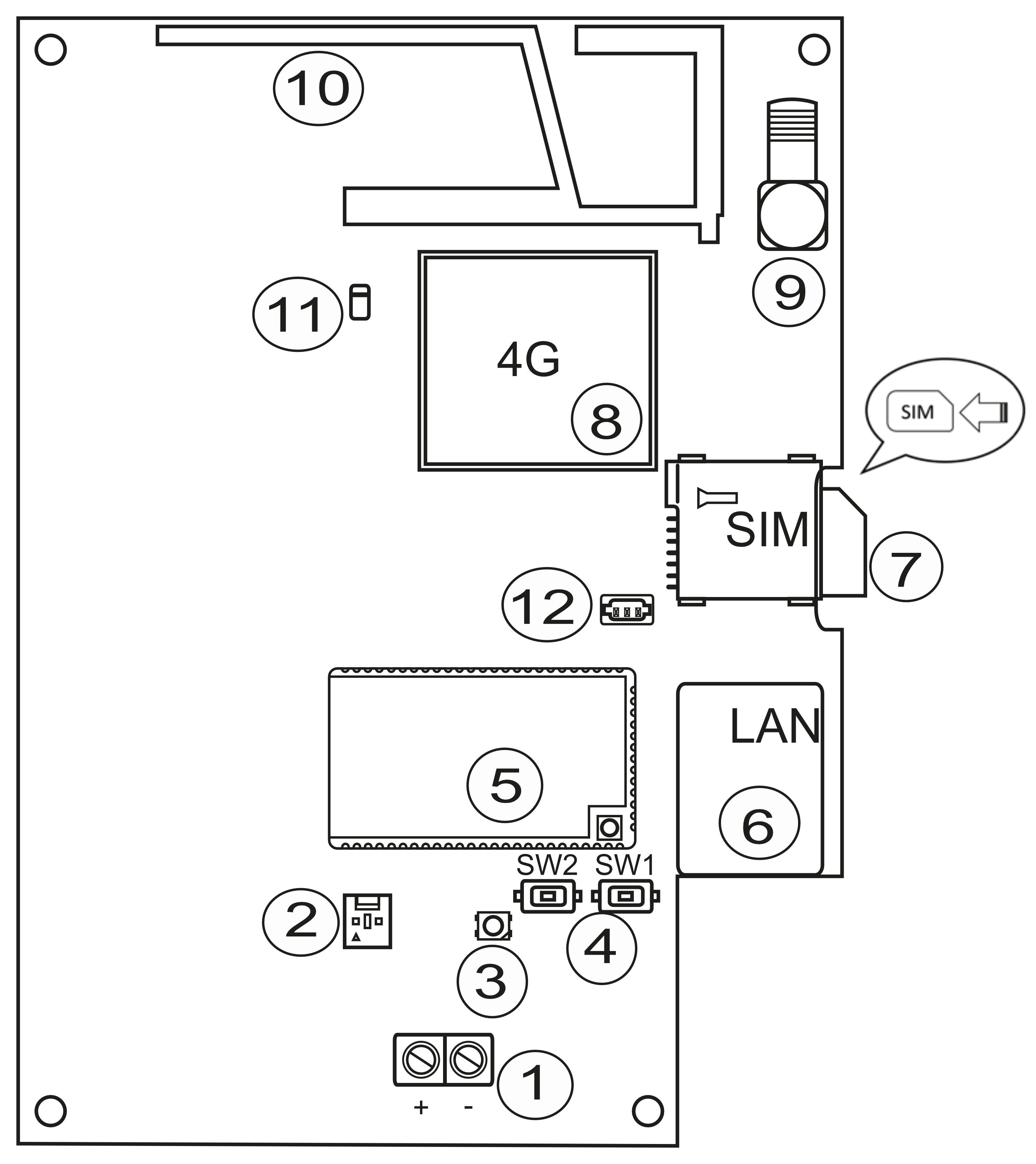

    gemino-IoT kretskort förklaring.webp

Gemino IoT använder IP 192.168.100.1 i routerläge och fortsätter vara aktivt även efter omstart. För att återgå till normalt läge, håll in knapp 2 igen.

Aktivering av normalt läge (utan router)

För att återgå från routerläge till normalt läge gör så här:

  1. När LED-lampan på Gemino IoT blinkar blått, håll in knapp 2 (SW2 på kretskortet) tills LED:n blir röd, släpp sedan knappen och vänta tills LED:n börjar blinka grönt.

  2. Nu har Gemino IoT startat om DHCP-klienten och följande kan ske:

    • a) Om en fast IP-adress är inställd i konfigurationen, får enheten den IP-adressen när den ansluter till kontrollpanelen.

    • b) Om DHCP är valt:
      i) Om en DHCP-server finns i nätverket tilldelas enheten automatiskt en IP-adress.
      ii) Om ingen DHCP-server finns används standard-IP-adressen 192.168.2.98.

  3. Om det finns en modem/router i nätverket används LAN för internetanslutning, annars används Gemino IoT:s dataanslutning.

OBS! Om inget LAN används måste router funktionen i Gemnio IoT aktiveras.


Reset (reboot) via knapp

Tryck och håll in knapp 1 (SW1 på kretskortet) i cirka 3 sekunder och släpp sedan. Kortet startar då om i ett kontrollerat läge, vilket innebär att operativsystemet stängs ner korrekt och alla filsystem avmonteras innan omstart.

Noteringar:

  1. Det kan hända att LED-lampan visar grönt en kort stund mellan fast rött och blå blinkning – detta påverkar inte omstartsprocessen.

  2. I händelseloggen kan du se “MOBILE to LAN switch” och “LAN to MOBILE switch”. Detta är normalt eftersom kontrollpanelens standardgateway på LAN överensstämmer med Gemino IoT:s IP-adress.

Lysdioder RGB-LED

  • Grön blinkning: initiering och normal drift.

  • Blå blinkning: routerläge aktiverat.

TEKNISKA DATA

  • Strömförsörjning: PoE 13W eller 12V DC

  • Strömförbrukning: PoE klass 3 (12,95 W) / 80 mA i standby, max 250 mA

  • GSM-band: GSM 4G-modul från Ublox

  • Maximal datahastighet: 10 Mbit/s nedladdning, 5 Mbit/s uppladdning

  • Maximal överföringstid för röstlarm: 10 sekunder

  • Larmöverföringssystem: SP2 - SP4 - DP3

  • Driftstemperatur: -10 till +55 °C

  • Fuktighet: 95 %

  • Typ av anslutning för extern antenn: SMA

  • PCBA-mått: 92 x 113 x 20 mm (höjd x bredd x djup)

  • Maximal totalstorlek: (saknas data, vänligen komplettera)

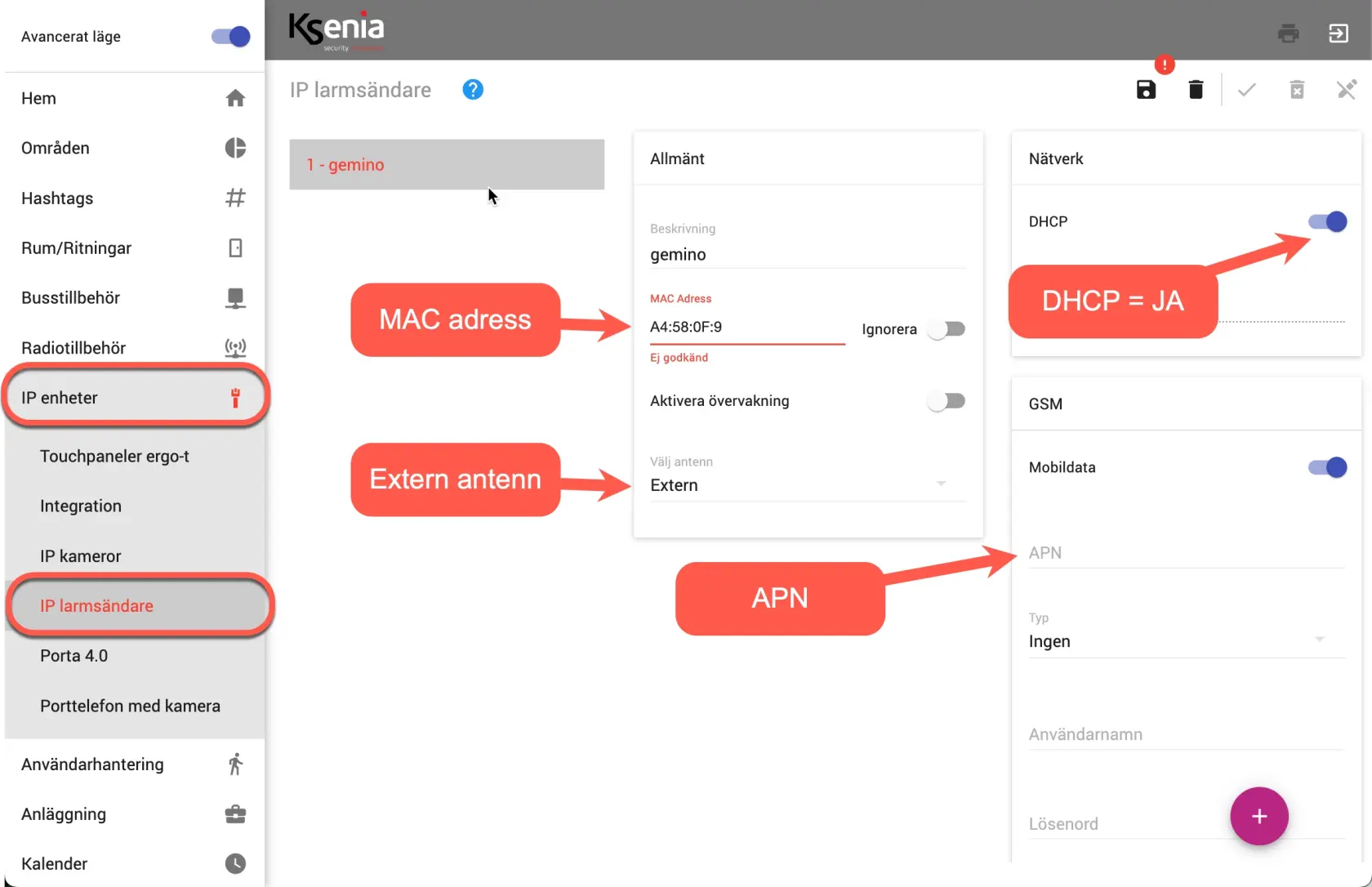

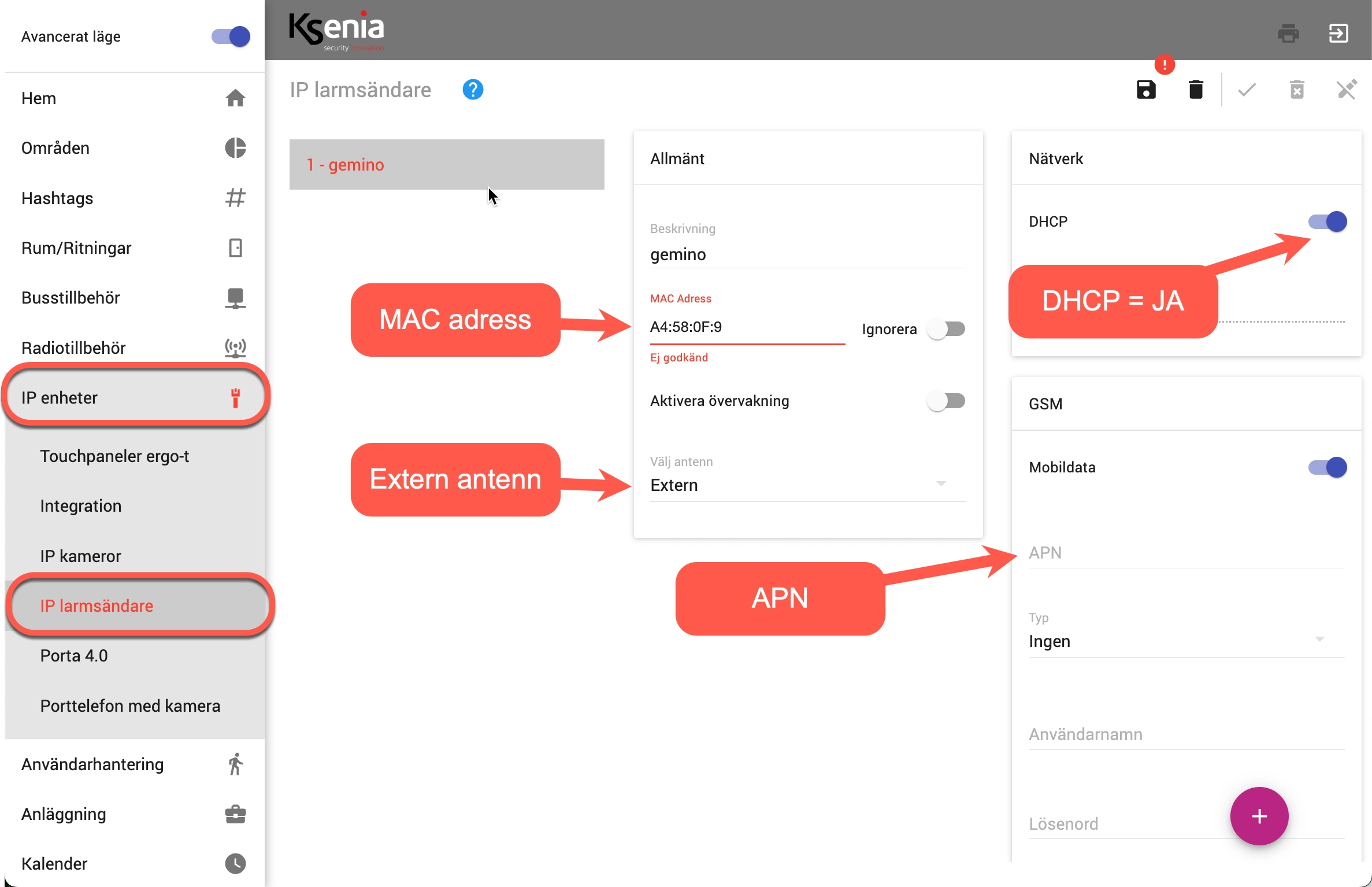

Programmering i lares 4.0

Programmering Gemino IOT.webp

APN

  • APN måste anges, och med små bokstäver.
