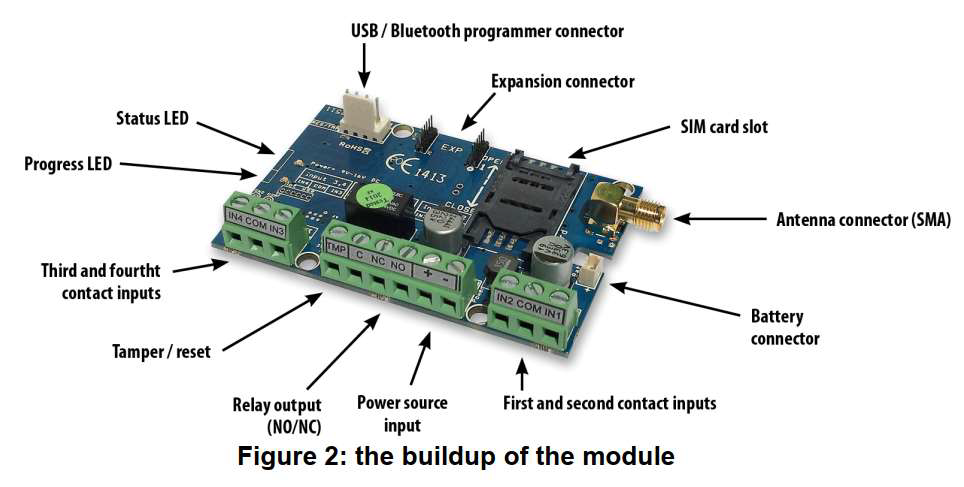

Inkoppling larmsändare Procon 4G

1. Antenn

• Anslut SMA-antenn.

• Vid låg signal (dålig mottagning) kan du använda antenn med högre förstärkning eller ändra antennens position.

• Placera inte antennen under metallföremål eller elcentraler som kan dämpa signalen.

2. SIM-kort utal PIN-kod men med talkanal

• Använd ett SIM-kort som inte har en PIN-kod.

• Om talmeddelanden ska skickas måste ett SIM-kort med analog talkanal användas (mycket viktigt).

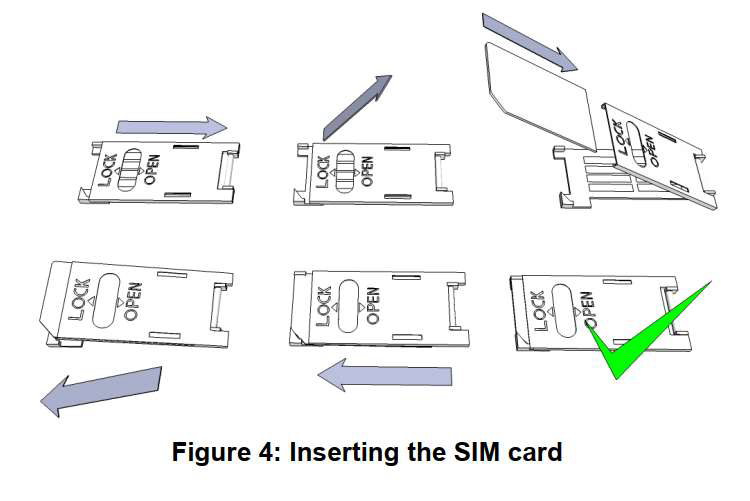

3. Sätt in SIM-kort

• Placera SIM-kortet i hållaren.

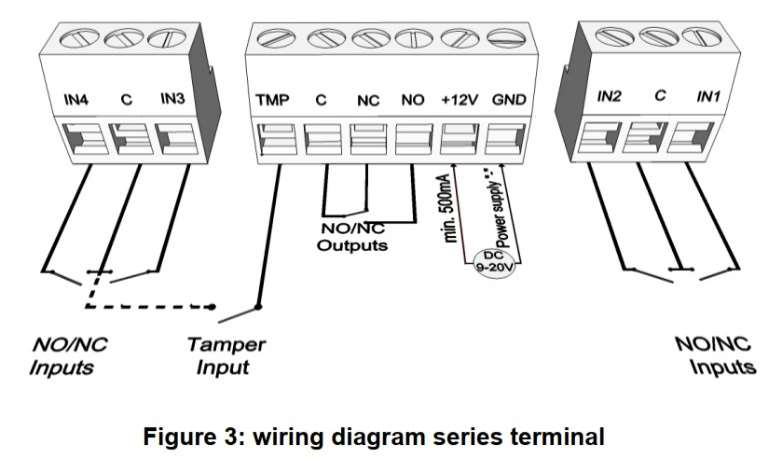

4. Anslutningar

• Anslut detektorer och givare till ingångarna.

• Om utgången ska användas kontrollera korrekt anslutning av reläets skyddsdiod.

• Inkoppling av spänning 12 VDC, vid 24 VDC använd en konverter


  Tekniska parametrar

  • Driftspänning: 9–20 VDC

  • Strömförbrukning i viloläge: 30 mA

  • Maximal strömförbrukning: 700 mA

  • Reläutgång belastning: max. 20 V / 500 mA

5. Strömförsörjning

• Kontrollera att strömförsörjning är tillräcklig (1A) och att polariteten är korrekt.

• Anslut strömförsörjningen.


6. Batteri (valfritt)

• Anslut endast godkänt reservbatteri.

7. Kontrollera LED-status

• Röd LED: tänd vid uppstart och indikerar initiering.



• Grön LED: blinkar när enheten är online, antal blinkningar visar signalstyrka:

  • 1: Dålig

  • 2–3: Acceptabel

  • 4: Bra

  • 5: Utmärkt



• Röd + Grön LED samtidigt: felkod

  • 1: Initialisering

  • 2: Fel på GSM-modul

  • 3: SIM ej insatt

  • 4: SIM låst med PIN

  • 10: Modemläge



• Röd + Grön alternerande blinkningar: reset av tamper-ingång (återställ till fabriksinställning).
