Larmsändare Lamport S1

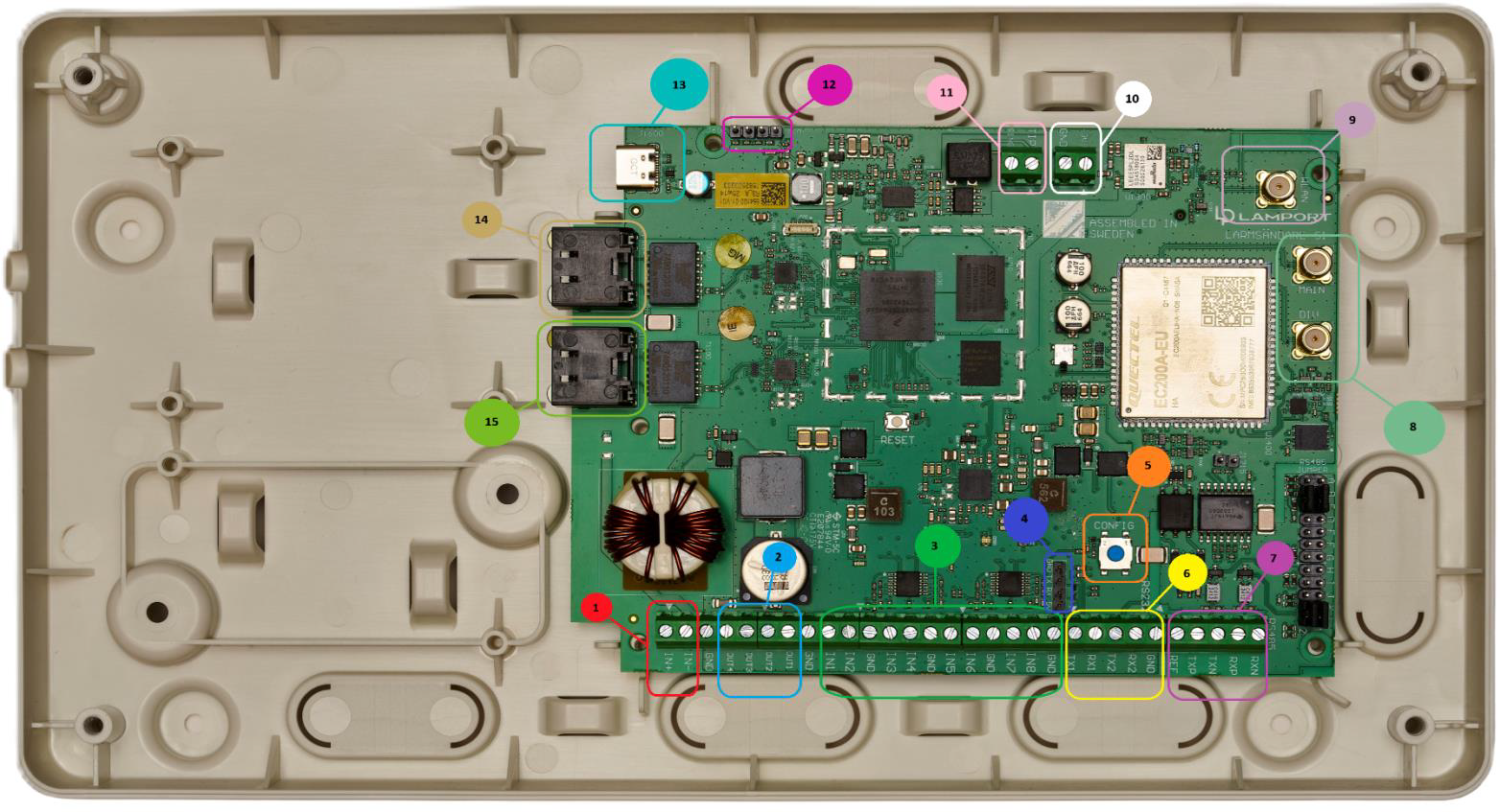

Anslutningsspecifikation för S1 – Larmsändare

OBS: Samtliga skruvterminaler stödjer kabelarea från AWG16 till AWG30.

IN+ IN- (Matning) (1)

• 8-32 volt DC

IN1 – IN8 (Ingångar) (2)

• Digitala ingångar för anslutning av t.ex. larmbrytare, reläutgångar etc.
• Aktiveras via extern signal (specificeras vid behov).
• Max kabellängd: 3 m

OUT1 – OUT4 (3)

• Används för styrning av extern utrustning såsom relä, summer eller indikator samt felindikering till centralapparat.
• Max spänning 24VDC, belastning 1A.
• Max kabellängd: 3 meter.

TTL-anslutning (GND / TX / RX / 5V) (4)

• GND: Jord
• TX: Sändardata (från enheten)
• RX: Mottagardata (till enheten)
• 5V: Strömförsörjning (utgång) – används för att driva extern krets.
• Max kabellängd: 3 meter.

Config Knapp (5)

• Används för att sätta enheten i konfigurationsläge

TX1 /RX1 – TX2 / RX2 (Seriella portar – RS-232) (6)

• Två separata RS-232 portar för kommunikation med externa enheter.
• Används t.ex. för uppkoppling till PLC, modem eller andra styrsystem.
• Max kabellängd: 3 meter.

RS-485-anslutning (TXP / TXN / RXP / RXN / REF) (7)

• Fullständig RS-485-kommunikation
• TXP / TXN: Sändardifferential (positiv / negativ).
• RXP / RXN: Mottagardifferential (positiv – A / negativ - B).
  Vid halv duplex används endast RXP/RXN.
• REF: Referenssignal (jord) – används som gemensam referens mellan enheter.
• Max kabellängd: 1200 meter.

LTE / LTE OPT (SMA) (8)

• Antennanslutningar för LTE och LTE-OPT (valfri) via SMA-kontakter.
• Minsta rekommenderade kabellängd: 40 cm.
• Använd 90° vinklad SMA-kontakt.

WiFi (SMA) (9)

• Antennanslutning via SMA-kontakt.
• Minsta rekommenderade kabellängd: 40 cm.
• Använd 90° vinklad SMA-kontakt.

3.9VDC matning (10)

• Utgång för matning av extern enhet. (AIRBUS TETRA-modem)
• Max kabellängd: 3 meter.
• Kabelkrav: AWG17.

Telelinjegränssnitt- SLIC(emulerad telefonlinje (11)

• Anslutning till telelinjeemulator (SLIC).
• Använd EKKX-kabel.
• Max kabellängd: 1 meter.

Gränssnit för debug (12)

• Enbart för internt bruk

USB-C 2.0 (13)

• USB 2.0-kompatibel port för anslutning av extern utrustning.
• Max kabellängd: 1 meter.

LAN (14)

• För anslutning till lokalt nätverk
• Nätverksanslutningar för kommunikation via Ethernet
• Standard RJ45-kontakter (10/100 Mbps).
• Max kabellängd: 100 meter enligt Ethernet-standard.

WAN (15)

• För anslutning till internet
• Nätverksanslutningar för kommunikation via Ethernet
• Standard RJ45-kontakter (10/100 Mbps).
• Max kabellängd: 100 meter enligt Ethernet-standard.
