Programming example – Lares 4.0 alarm system (Ksenia) with a CSL communicator

Information in Swedish – see further down for the English translation.

Swedish:

Allmänt

För att konfigurera larmöverföring från lares 4.0 till en larmcentral via en CSL-sändare med protokollet SIA DC-09, använd följande inställningar:

• IP-adress: Den IP-adress som CSL-sändaren har

• Port: 18000

• Protokoll (TCP): Ja

• Tidsstämpel: Ja

• Mottagar-ID: 000004

• Övervakningsläge: En mottagare

• Sändar-ID (kundkod): 1234

• Övervakningsintervall (polling): 30 sekunder

• Kryptering: Nej

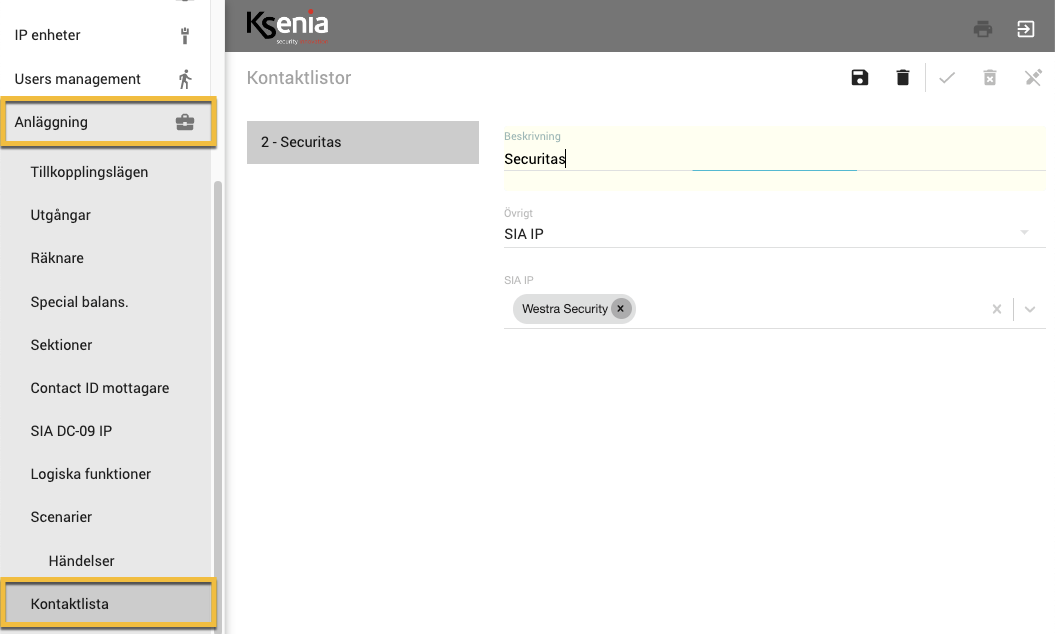

1. Programmera en kontaktlista under Anläggning - Kontaktlista

2. Programmera en kontaktlista under Anläggning - Kontaktlista

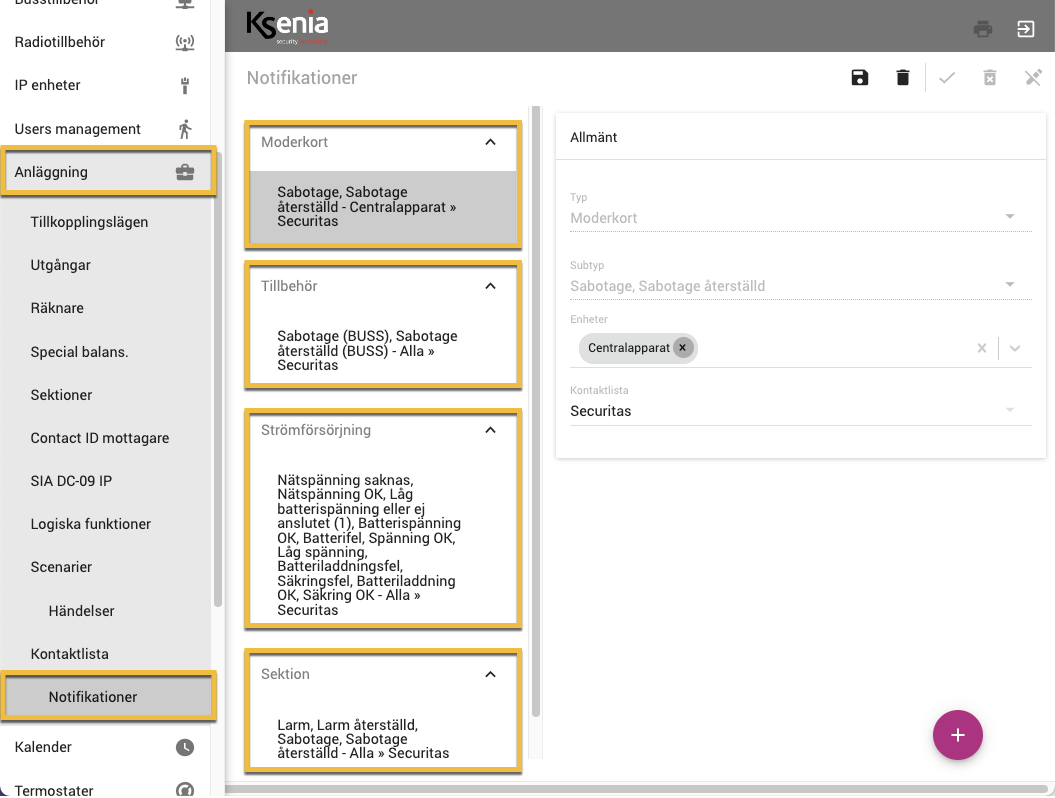

3. Programmera notifikationer under Anläggning - Notifikationer

------------------------------------------------------------------------------------------------------------------------------

English:

General

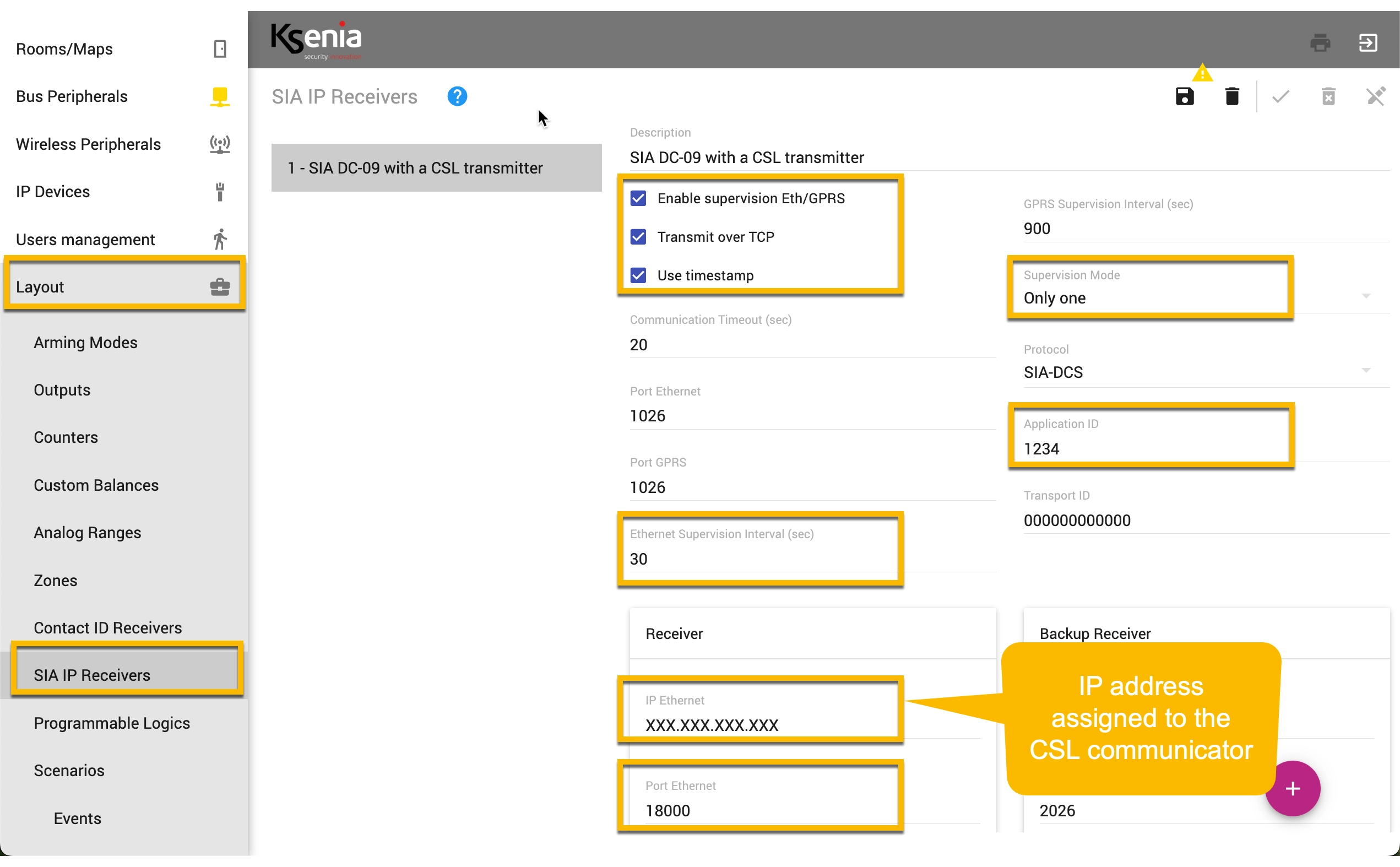

To configure alarm transmission from the lares 4.0 control panel to an alarm receiving center via a CSL communicator using the SIA DC-09 protocol, use the following settings:

• IP Ethernet: The IP address assigned to the CSL communicator

• Port: 18000

• Protocol (TCP): Yes

• Timestamp: Yes

• Receiver ID: 000004

• Supervision mode ID: Only one


• Application ID (Customer Code) 1234

• Ethernet Supervision Interval: 30 seconds

• Encryption: No

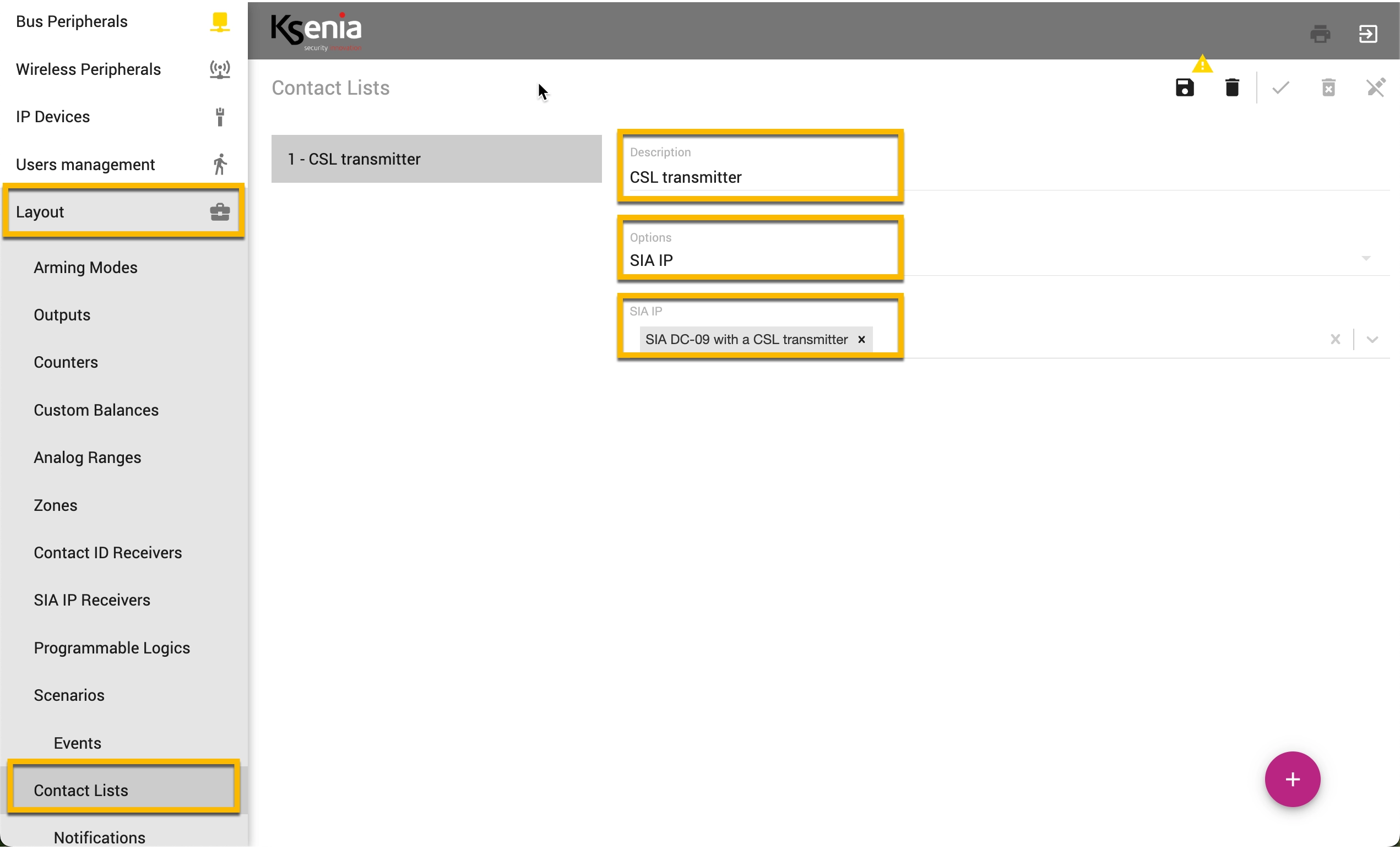

2. Program a contact list under System – Contact List

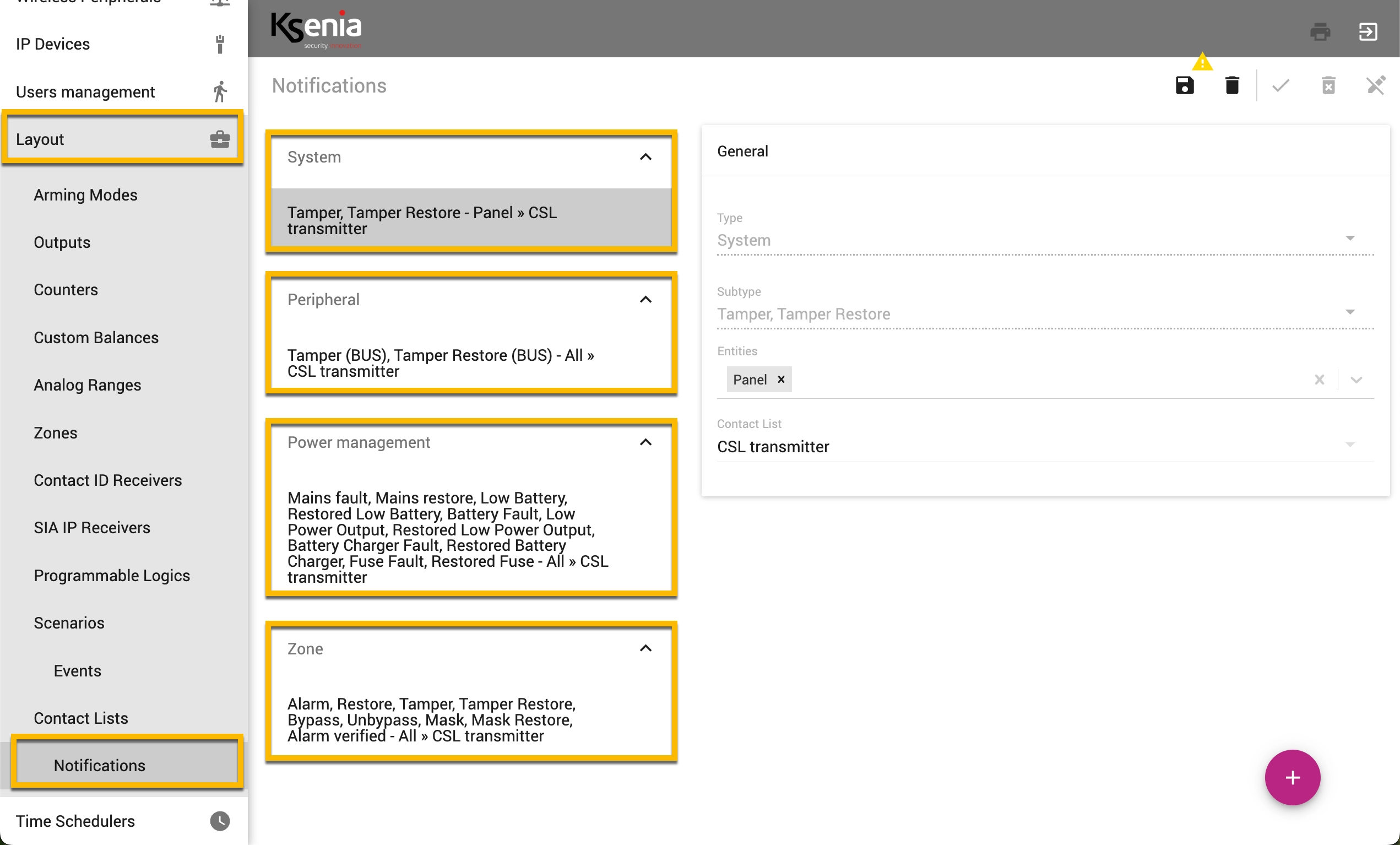

3. Program notifications under System – Notifications
