Programmingsexampel – lares 4.0 med CSL sändare Pro2 and Pro4 KS306
Information in Swedish – see further down for the English translation.
Swedish:
Inkoppling

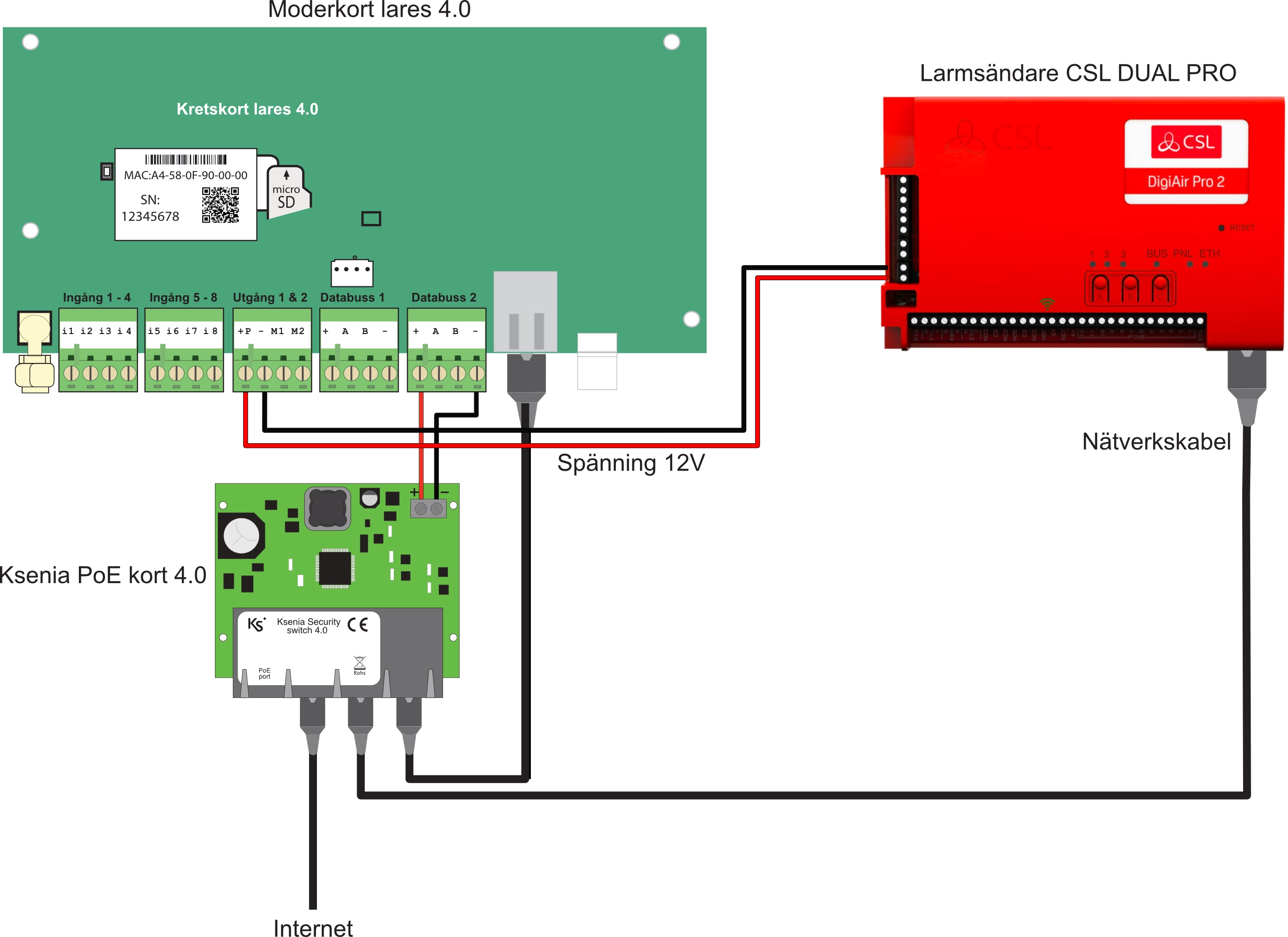

Koppla in CSL sändaren Pro 2 med ett Ksenia PoE kort på följande sätt:
Programmering
För att konfigurera larmöverföring från lares 4.0 till en larmcentral via en CSL-sändare med protokollet SIA DC-09, använd följande inställningar:
-
IP-adress: Den IP-adress som CSL-sändaren har
-
Port: 18000
-
Protokoll (TCP): Ja
-
Tidsstämpel: Ja
-
Mottagar-ID: 000004
- Övervakningsläge: En mottagare
-
Sändar-ID (kundkod): 1234
-
Övervakningsintervall (polling): 30 sekunder
-
Kryptering: Nej
1. Programmera en kontaktlista under Anläggning - Kontaktlista
2. Programmera en kontaktlista under Anläggning - Kontaktlista
3. Programmera notifikationer under Anläggning - Notifikationer
Se även information på CSL hemsidan:
https://www.csl-group.com/panel-guides/generic-guides/dc-09-tcp-ip/
------------------------------------------------------------------------------------------------------------------------------
English:
General
To configure alarm transmission from the lares 4.0 control panel to an alarm receiving center via a CSL communicator using the SIA DC-09 protocol, use the following settings:
-
IP Ethernet: The IP address assigned to the CSL communicator
-
Port: 18000
-
Protocol (TCP): Yes
-
Timestamp: Yes
-
Receiver ID: 000004
- Supervision mode ID: Only one
-
Application ID (Customer Code) 1234
-
Ethernet Supervision Interval: 30 seconds
-
Encryption: No
1. Program a contact list under System – Contact List
2. Program a contact list under System – Contact List
3. Program notifications under System – Notifications
See also information on the CSL website:
https://www.csl-group.com/panel-guides/generic-guides/dc-09-tcp-ip/
